CARA BONGKAR-PASANG KOMPUTER

E

BONGKAR-PASANG KOMPUTER


 Sebelum kita memulai merakit sebuah PC, persiapkan terlebih dahulu komponen-komponen yang dibutuhkan, seperti casing(termasuk catu daya), mother board, prosesor beserta heatsink dan kipasnya, memory, VGA Card (jika VGA onboard tidak tersedia pada motherboard), harddisk, CDROOM/DVDROOM, floppy disk drive, monitor, speaker, keyboard, mouse, dan card yang dibutuhkan. Selain komponen di atas, persiapkan CD driver, CD sistem operasi, dan CD perangkat lunak lain yang dibutuhkan


    Persiapkan alat alat:Tang,Sarung Tangan,Obeng,Kamera,Buku Manual Motherboard,Pinset,dll

Dalam tugas ini kami menggunakan tang multifungsi (ada obeng set,pencongkel heatsink processor,pisau,dll dlm satu alat)

















Spesifikasi PC :
AMD Athlon Xp 1900+ 1.6Ghz
DDR 256 Mb PC 3200 (dua buah)
Gigabyte ATI Radeon 9250 128 MB
Seagate 40 GB 7200 Baracuda
Case Simbadda C2732D Black PSU Simbadda 350 W
Samsung DVD 16x
LG CD 52x
Motherboard Merek A-Plus namun Belum diketahui Jenisnya
















Proses Pembongkaran


Buka baut case


















Tarik penutup samping case





















Cabut Kabel kipas penutup case



















Buka Juga yang sebelah sampingnya





Tarik Penutup Samping




Penutrup samping sudah terbuka













Cabut kabel IDE DVD ROM+kbl powernya







Cabut kabel IDE CD ROM+kbl powernya








Cabut Juga Kabel Floppy dan IDE Harddisk+powernya




Cabut kabel IDE yg nempel di Motherboard



Kabel sudah dicabut



Kabel IDE yang sudah dicabut



Cabut kabel optical drive



Kabel Sudah dicabut



Kabel IDE+optical drive yang sudah dicabut



Lepaskan baut penyangga harddisk



Lepaskan jg yg di sisi sebelahnya



harddisk sudah dicabut



harddisk yang telah dilepas



cabut baut floppy drive



cabut jg yg di sisi sebelahnya



tekan floppy drive ke dalam



tarik floppy drive



floppy drive (di sebelah harddisk)



cabut baut penyangga CD ROM



cabut jg yg di sisi sebelahnya

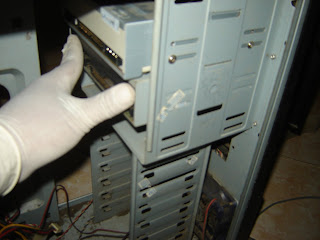

Dorong CD ROM ke luar



CD ROM sudah dicabut



Cabut baut penyangga DVD ROM



cabut jg yg di sisi sebelahnya



Dorong DVD ROM keluar



DVD ROM sudah dicabut



DVD & CD ROM yang sudah dicabut (Di Atas)



Cabut Kabel Kipas Case



Kabel Sudah dicabut



Cabut Kabel Power Supply



Tekan Penguncinya



Kabel Sudah Dicabut



Cabut Kabel Front Panel USB & Mic Case



Kabel sudah dicabut

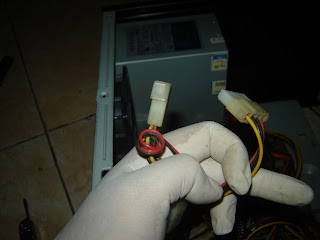

Cabut Kabel Fan Processor



Kabel Sudah dicabut



Cabut Kabel Tombol Power Case



Kabel Sudah dicabut



Cabut Kabel Tombol Reset Case



Kabel Sudah Dicabut



Cabut Kabel HDD indicator



Kabel Sudah dicabut



Cabut Speaker



Speaker Sudah dicabut



Cabut Baut Penyangga VGA Card



Lepaskan Pengunci VGA Card



Pengunci sudah dilepas



Tarik sedikit agar lepas dari pengunci



Tarik dan lepaskan



VGA Card sudah dilepas



VGA Card yang sudah dilepas



Buka Pengunci RAM



RAM Akan Naik dengan sendirinya

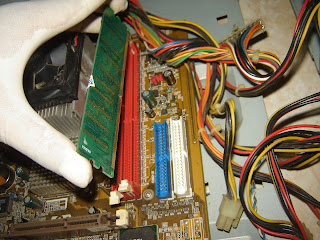

Cabut RAM



RAM sudah dicabut




Buka Pengunci RAM




RAM Akan Naik dengan sendirinya



Cabut RAM



2 Buah RAM yang sudah dicabut



 Congkel pengunci heatsink dngn alat khusus



ini sangat sulit jd hati hati



Akhirnya bisa dicongkel juga



Heatsink berhasil dilepas



Heatsink yang sudah dilepas



Tarik/Tekan Pengunci Processor



Processor akan naik dengan sendirinya



Cabut Processor (Jangan pegang bawahnya)



Simpan dlm keadaan aman dan pin tidak tersentuh apapun



Cabut Baut Pengunci Motherboard



Geser Motherboard agar tidak tersangkut I/O shield



Angkat Motherboard

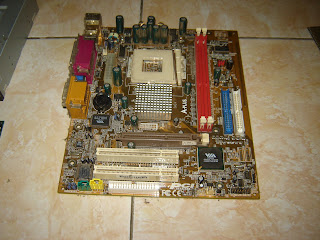

Motherboard Sudah dilepas



Case Kosong tanpa komponen




Proses Pemasangan


 Letakkan Motherboard di atas casing pada tempat yang tepat



Motherboard sudah terletak dengan benar




Pasang Baut Pengunci



Motherboard sudah terpasang



Pasang Processor (Ingat Posisi tanda segitiga dekat engsel pengunci)



Processor sudah dalam posisi yang benar



Tekan Pengunci



Processor sudah terpasang dengan benar



Pasang Heatsink



 Tekan Pengunci dengan alat khusus



Heatsink terpasang dengan benar




Pasang kabel Processor Fan



Kabel sudah terpasang



Buka pengunci RAM



 Pasang RAM dengan cara ditekan




 Pengunci mengunci dengan sendirinya dan RAM terpasang




 Lakukan hal yang sama dengan RAM satunya

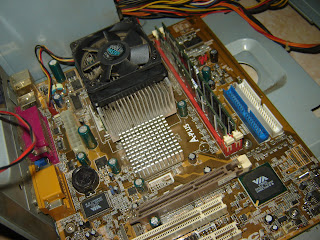

 RAM terpasang dengan benar




 Pasang VGA card




 Tekan VGA Card dan jangan lupa pasang penguncinya

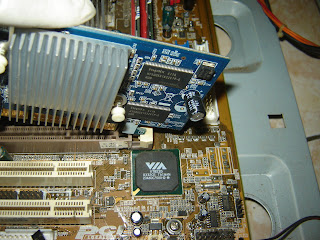

 VGA Card sudah terpasang




 Pasang Baut Pengunci




 VGA Card terpasang dengan Benar




Pasang Kabel Reset Switch




Kabel Reset Switch Sudah Terpasang




 Pasang Kabel Power Switch




Kabel Power Switch Sudah Terpasang




 Pasang Kabel HDD indicator




Kabel HDD Indicator Sudah Terpasang




 Pasang Kabel VCC




 Pasang Kabel USB Panel




 Pasang Kabel Microphone front panel dll




 Semua Kabel telah dipasang




 Pasang Kabel Power Supply




Kabel Power Supply sudah terpasang




 Pasang Harddisk (awas jangan terbalik)




 Kencangkan baut pengunci (jangan lupa sisi sebelahnya juga)




 Pasang Floppy drive




 Pasang Baut Pengunci (jangan lupa sisi sebelahnya juga)




 Pasang CD ROM




 Pasang Baut Pengunci (jangan lupa sisi sebelahnya juga)




 Pasang DVD ROM



 Pasang Baut Pengunci (jangan lupa sisi sebelahnya juga)



 Pasang Kabel Floppy



 Pasang Kabel Floppy di Motherboard




 Pasang Kabel Optical Drive




 Pasang Kabel Optical Drive Sesuai dengan optical drivenya

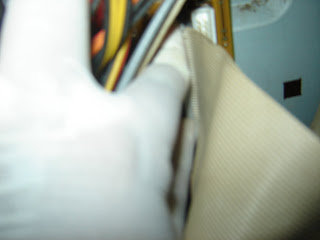

 Pasang Kabel IDE di Harddisk




 Pasang Kabel IDE Harddisk di Slot Primary




 Pasang Kabel IDE di DVD ROM




 Pasang Kabel IDE di CD ROM




 Pasang Kabel IDE CD & DVD ROM di slot Secondary




 Pasang Kabel Power Optical Drive



 Pasang Kabel Power FDD dan Harddisk




 Pasang Kabel Kipas




Kabel Sudah Terpasang




 Pasang Baut Pengunci Case




 Pasang Baut Pengunci Case




 Pemasangan Sudah Selesai






  Berikut adalah langkah-langkah bongkar-pasang komputer, dalam bongkar-pasang komputer ini tidak jarang kita menemui kegagalan, kegagalan yang terjadi akan diperingatkan oleh komputer melalui speaker internal dengan perbedaan bunyi beep tertentu. Jika terdengar satu bunyi beep pendek, dan ada tampilan pada layar, maka komputer yang kita rakit telah siap untuk dioperasikan
selamat mencoba
